ETFE薄膜氣枕有相對較大的跨度，可以在支撐結構之間填充較大的空間，從而為整個建筑結構節約質量。由于氣枕可以向支撐結構單向傳遞荷載，所以方形氣枕的長度甚至可以更長。通過使用多層膜系統或張拉單層系統，在一個構件上同時獲得幾種建筑功能(例如，傳遞載荷、隔熱、吸收噪聲、保濕、照明等)。
ETFE薄膜氣枕中的氣壓和氣枕的形狀能隨著外部載荷的改變而改變，所以本身是一種自適用結構。

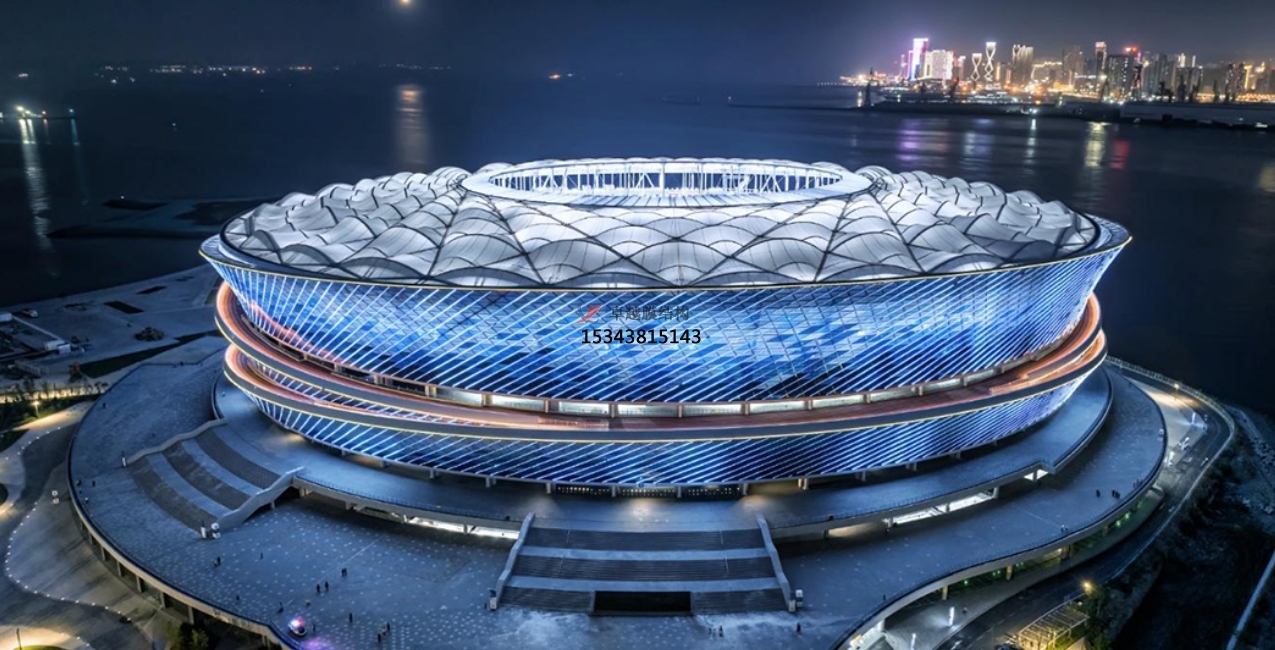

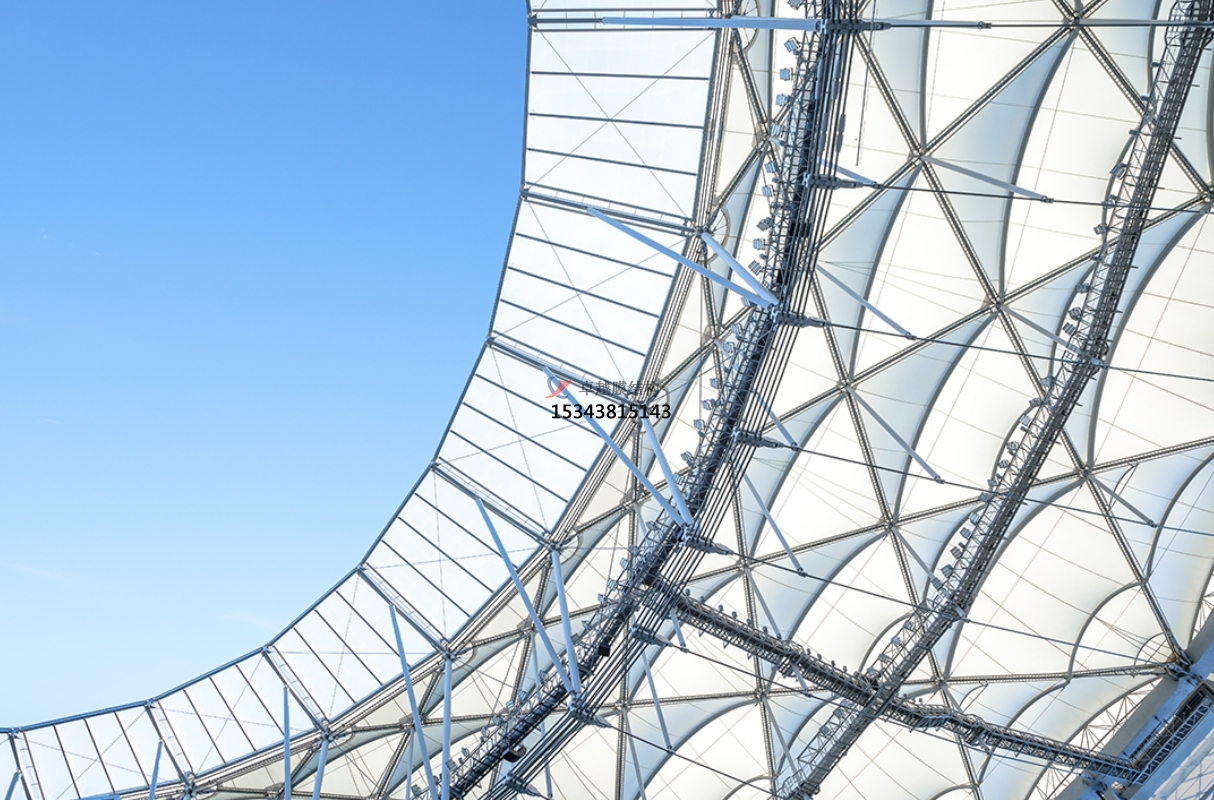

2022年，大連梭魚灣體育中心，立面使用德國NOWOFOL ETFE 9種不同藍色彩膜，頂面內圈使用透明
ETFE氣枕，項目的建成為大連足球乃至中國的足球事業繼續添磚加瓦。

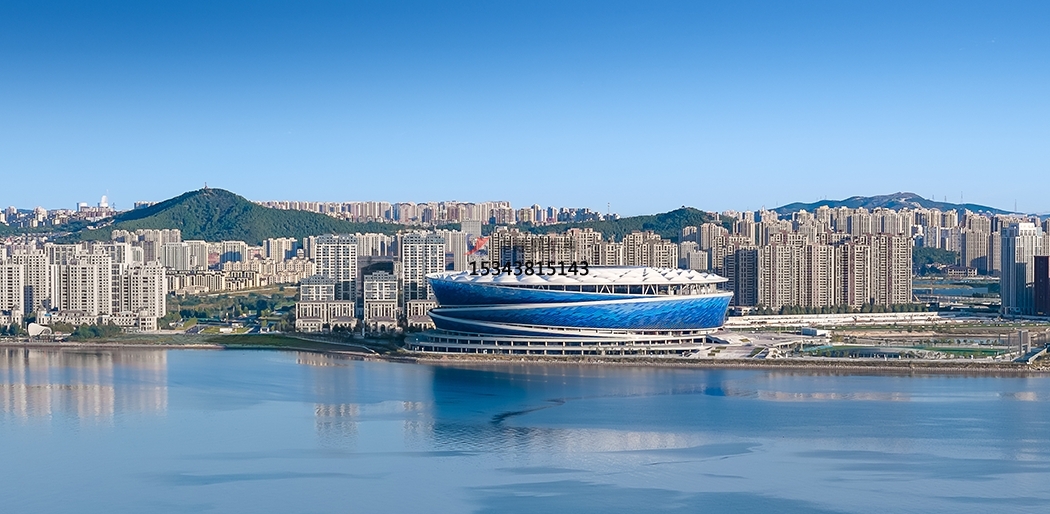

梭魚灣足球場設計靈感來源于“海浪與海螺”，設計理念為“炫彩疊浪”，建筑立面定妝色“海洋藍”，頂棚呈白色，“藍海白云”與飾面象征波光粼粼的水之形態，將大連的海洋文化、足球精神融于一體。

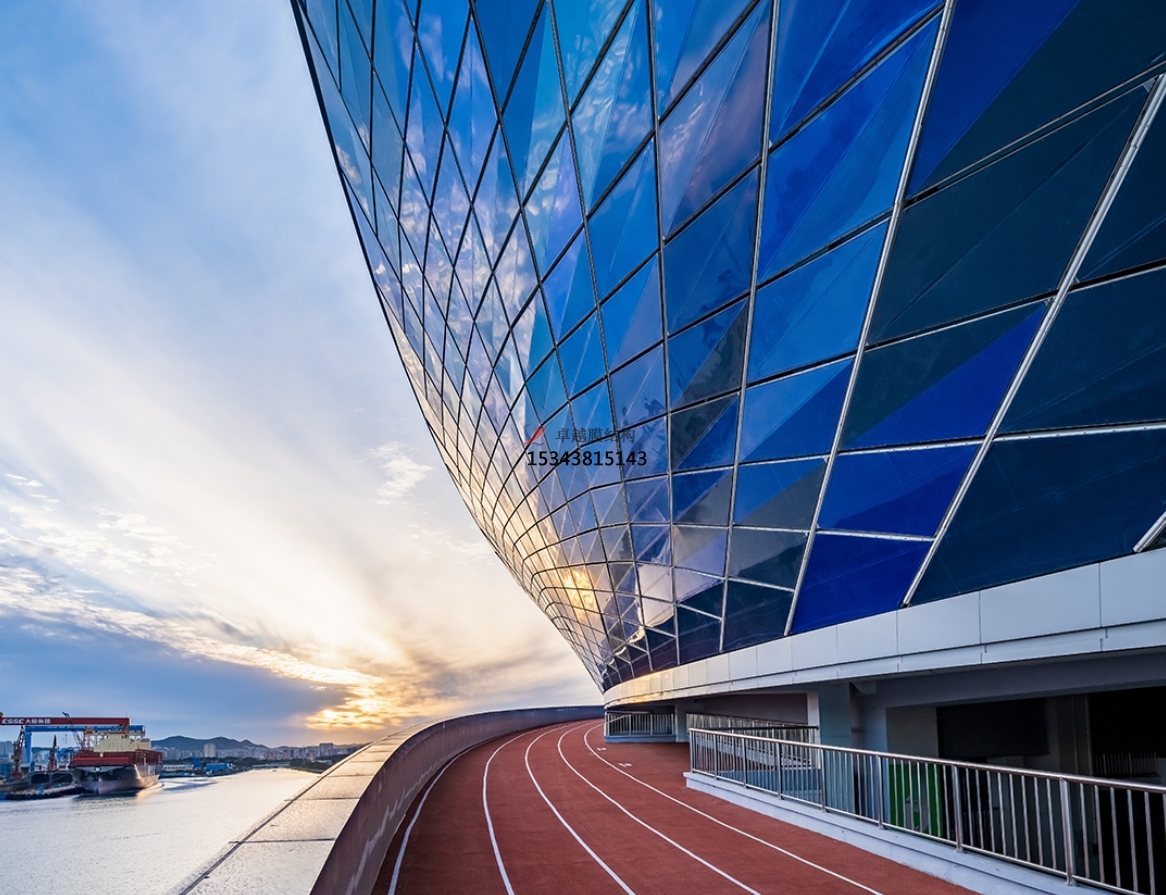

2.2公里長的螺旋坡道沿立面盤旋上升，形成了從平臺到屋頂?shù)牟叫新肪€。坡道最高處設置60米高的觀海平臺，在向上步行的過程中，可享受全視野無遮擋的270º海洋景觀。該步道同時也聯結了周邊豐富的濱海步道，服務于賽后全民健身。

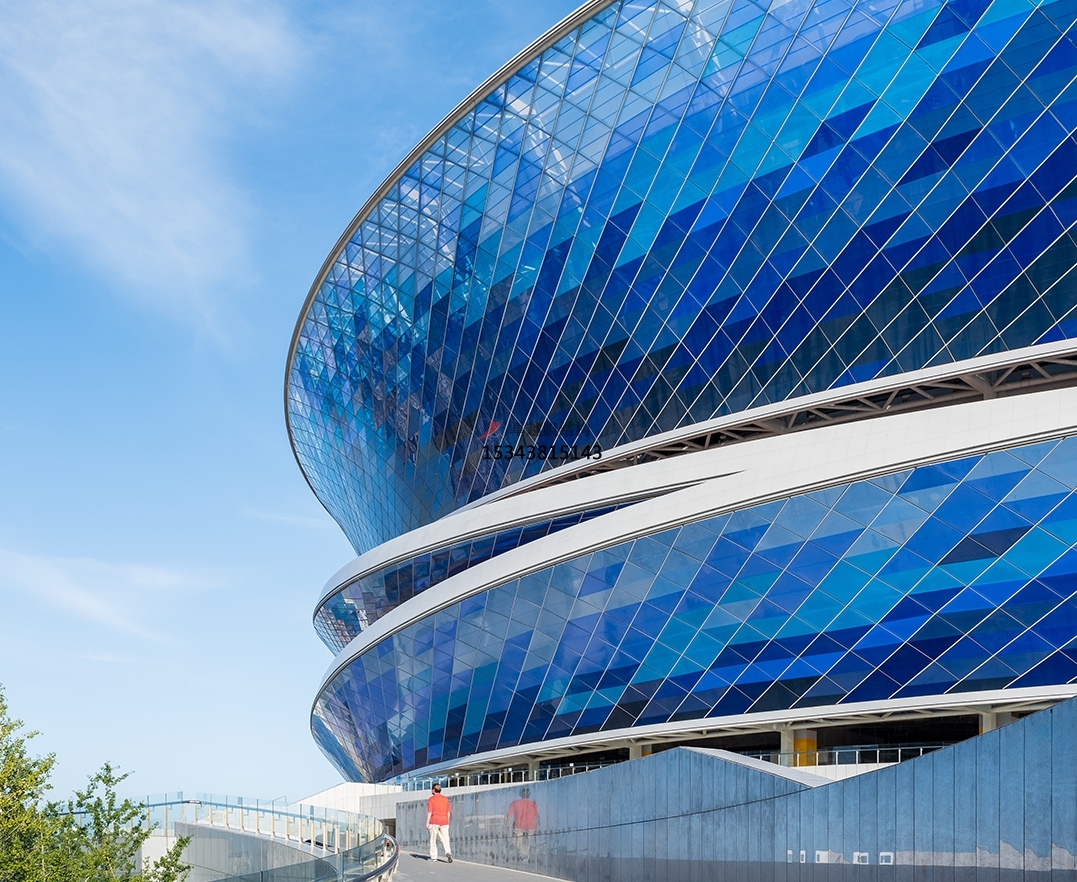

外立面由

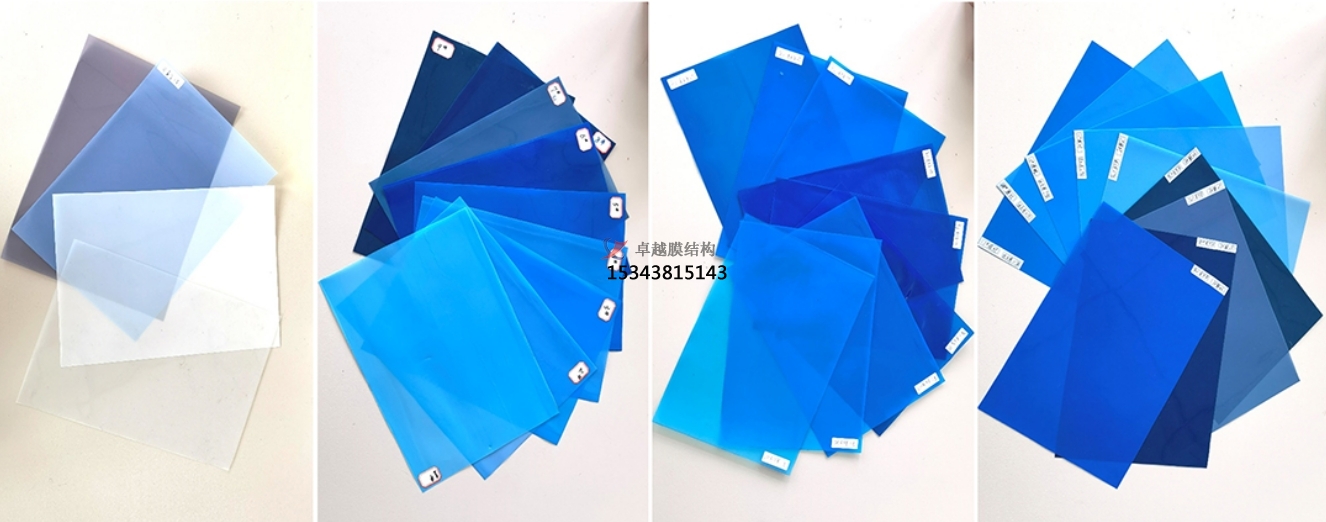

ETFE索膜結構與環繞索膜泛光照明體系組成。其中，立面采用ETFE膜近4萬平方米，包含9種藍色膜材、7823片膜片，是已知世界專業足球場膜結構覆蓋面積最大，采用單層ETFE膜結構最多的工程。模材料間設置縫隙，其中較寬縫隙寬度為12厘米，較窄縫隙寬度6厘米，致力于保證立面通風效果（15%）、減小立面風荷載的同時，提高場內空間風熱環境舒適性。同時縫隙的設置能夠增強消防排煙效能，并提高安裝容錯率。立面構件的工廠化生產及裝配化施工，極大地加快了現場立面吊裝及調試時間。

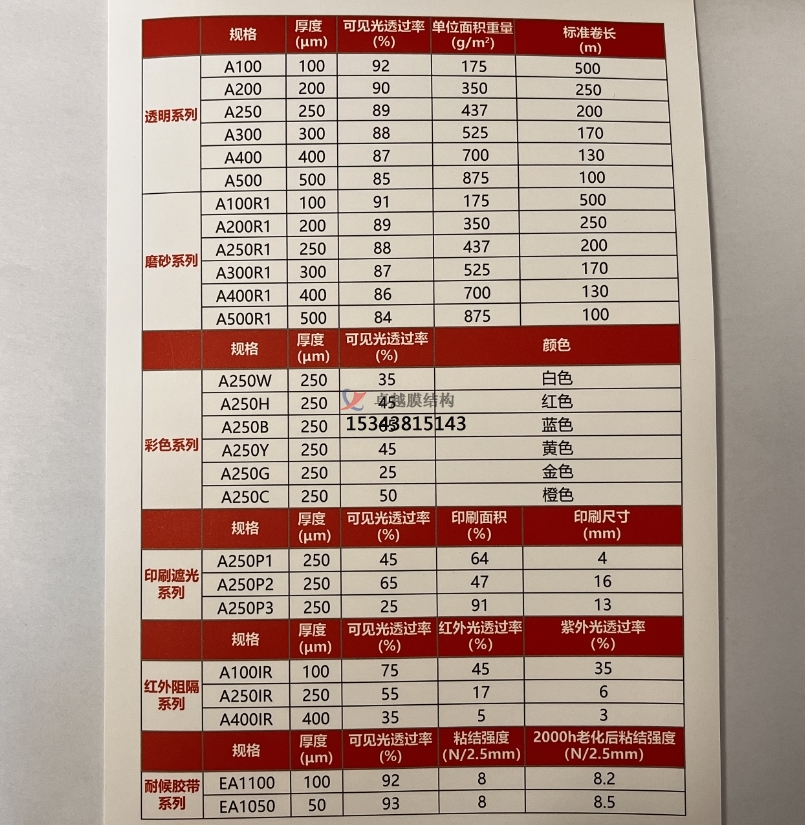

:CA250B2
厚度：250µm
幅寬：1250mm
密度：1.7kg/m³
重量：437±g/m³
熔點：255-280℃
極限溫度：-200~150℃
拉伸強度：≥40Mpa
撕裂伸長度：200~300%
氧指數：≥30Vol%
透光率：34±%
10%應變強度：24/24Mpa
遮陽系數：0.41±
太陽能熱增益系數：0.36±
適用類型：?jiǎn)螌印庹怼⒍鄬?br />

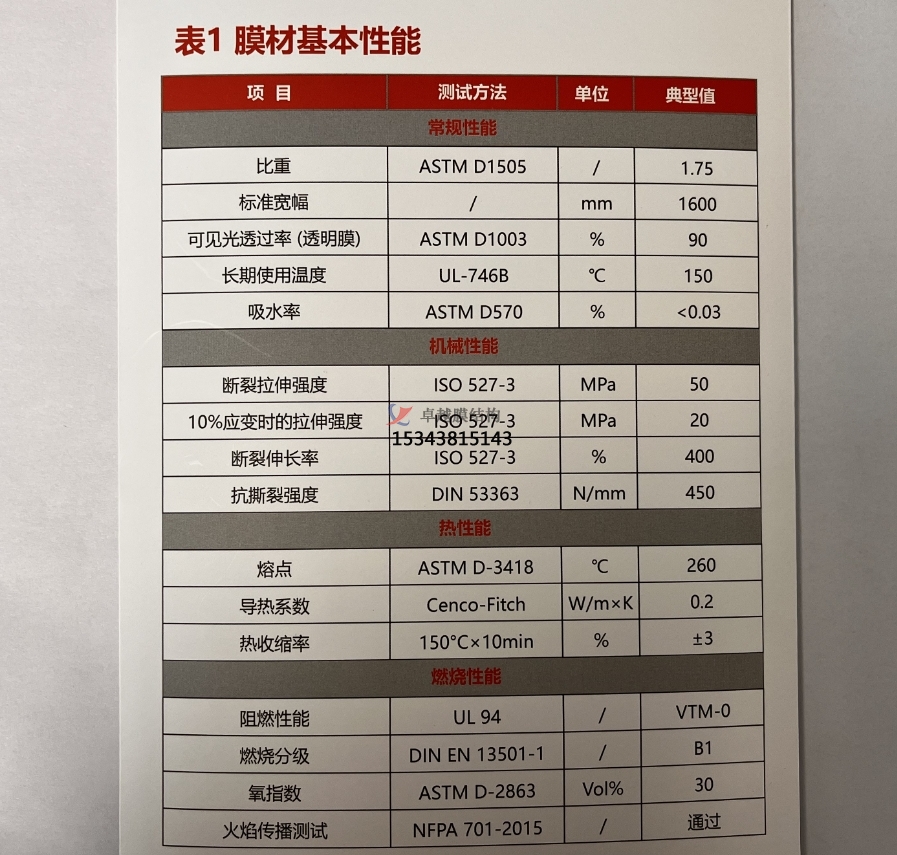

ETFE膜材性能特點：
1、機械性能
• 對液體、氣體、水汽和有機蒸汽有優異的阻隔作用
• 優異的抗沖擊性能和抗撕裂性能
2、耐化學性能
• 優異的耐化學性能，常見的酸、堿幾乎對它沒有任何腐蝕，只有少
數的熔融堿金屬、氟氣等對它有腐蝕作用
• 優異的不粘性能和自清潔性能
3、耐熱性能
• 長期使用溫度從 -185°C到 150°C
• ETFE熔點達260°C

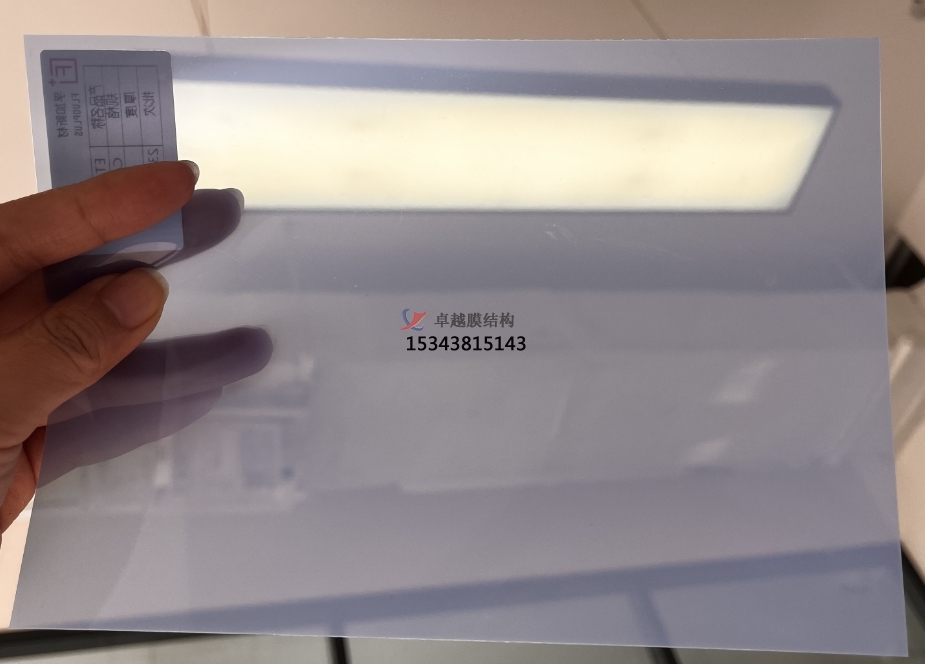

4、光透過性
• 優異的可見光透過性能，可見光透過率大于90%
• 訂制化的涂層印刷工藝可使可見光透過率在20%~90% 之間進行調節
5、耐候性能
• 優異的戶外耐候性能，戶外使用年限超過20年
• 室內氙燈老化加速試驗5000h 后沒有明顯的強度下降
6、阻燃性能
• 優異的阻燃性能
• 根據GB 8624《建筑材料燃燒性能分級方法》燃燒等級 為B1級
• 薄膜UL 94 燃燒測試結果為VTM-0
