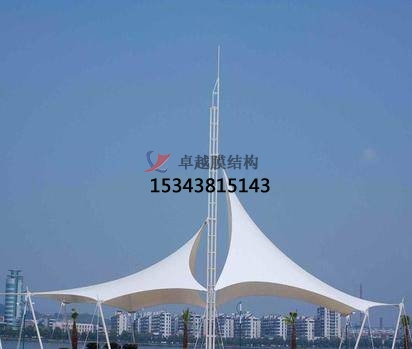

景觀膜結構遮陽棚工程的整體鋼桁架鞏固方式基本一樣，作用在鋼膜結構的荷載主要來自于結構本身的自重荷載及風壓對鋼桁架產生的荷載。
鋼膜結構受風荷載作用產生的風壓分為正壓和負壓。當單榀鋼膜結構受負壓作用時，計算結果表明FB桿為-98.8kN;受正壓作用時，計算結果表明FB桿為+134.5kN。鞏固鋼柱選用H350×175，由壓桿穩定公式計算，結果達到要求。
當景觀膜結構遮陽棚的鋼柱為受壓時，XI5梁端的集中荷載有鋼柱FB的壓力98.8kN和原結構傳至雨篷梁的自重荷載65kN，經計算M為107kN·m，選取6@16配筋，達到要求。當鋼柱為受拉時，原梁鋼筋達到要求。鞏固H型鋼柱傳至雨篷梁的荷載通過梁下鋼筋混凝土柱傳至柱下條形基礎。
依據景觀膜結構遮陽棚的混凝土結構鞏固設計技術規范，通過結構受力計算，對柱下條形基礎按原設計向外加長1m，條形基礎斷面及配筋不變。
