膜結構加工制作階段的工作內容，包括裁剪設計的原則、裁剪方法、膜材的連接、裁剪下料圖及加工圖、膜面加工制作的工序與質量要求等。
　　
　　除找形外，膜結構設計的另一大特點是需要進行裁剪設計，即在完成找形、荷載分析和構件設計（含膜材、索、支承鋼結構的設計等）并獲批準后，要購買膜材料，進行裁剪設計，加工制作膜面。本文臨朐永鑠膜結構工程將就膜結構加工制作階段的工作內容，如裁剪設計的原則、裁剪方法、膜材連接方法與接縫設計、裁剪加工圖、膜面制作工序與質量要求等，展開論述。
　　
　　膜結構裁剪設計的目的及一般原則
　　
　　1. 裁剪設計的目的 　　膜結構建成后的膜面是預應力作用下的空間曲面。裁剪設計（或者稱裁剪分析）的目的是用無應力、平面狀態并有幅寬限制的膜材（卷材）去制作膜面，使這個膜面在張拉后符合找形所得的形狀和應力分布，且膜面接縫布置美觀，膜材用料節省。
　　
　　2. 裁剪設計的內容與步驟
　　
　　膜結構裁剪設計的內容與步驟如下：
　　
　　（1）在找形得到的空間膜面上布置裁剪線，將空間膜面劃分成若干個空間膜條；
　　
　　（2）將空間膜條展開為平面膜片；（3）釋放預應力，對平面膜片進行應變補償（即考慮預應力釋放后膜材的彈性回縮）；
　　
　　（4）根據以上結果，加上膜片接縫處及邊角處都放量，得到平面裁剪片；給出膜材的下料圖及膜面的加工圖。
　　
　　3. 裁剪線的布置原則
　　
　　裁剪線是指空間膜曲面上膜條與膜條之間的連接線，也就是裁剪片與裁剪片拼接時的接縫。 　　裁剪線的布置應遵循以下原則：
　　
　　（1）美觀，有良好的視覺效果；
　　
　　（2）受力性能良好，通常將裁剪線布置成與膜材的經向一致，沿膜面主應力方向；
　　
　　（3）便于加工，避免裁剪線過于集中，以方便邊角處理；
　　
　　（4）節省，即節省膜材且使接縫總長度盡可能地短。通常，裁剪線的方向就是膜材的經向，即膜材的長度方向。習慣上，圓錐形（傘形）膜面的裁剪線按經向布置，馬鞍形膜面的裁剪線沿平行于高點對角線的方向布置，拱支承形膜面的裁剪線多垂直于拱的跨度方向，而脊谷式膜面的裁剪線多平行于脊谷索布置；剛性邊界的膜結構，裁剪線多平行于邊界支承構件。設計實際工程時，不要墨守陳規。 　　4. 裁剪的應變補償
　　

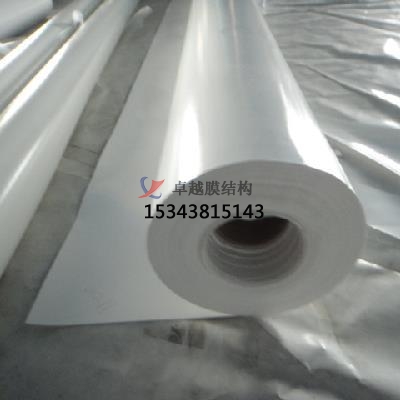

　　膜材裁剪時的應變補償值（預縮量）受許多因素影響，如膜材本身的雙軸拉伸性能、徐變性能、膜面應力水平、裁剪片的形狀及材料經緯方向、結構尺度及支承方式、膜面熱合時的收縮情況、成型時的張拉難易程度等等。應變補償常以補償率的形式實施。嚴格說來，需根據膜材在特定應力比及應力水平下的雙軸拉伸試驗結果，結合上述諸因素綜合確定應變補償率。
　　
　　需要注意的是，膜材經、緯向的應變補償率通常是不同的，且不同的應力分區也應采用不同的補償率。大體上來說，常用聚氯乙烯（PVC ）涂層覆蓋聚酯織物的應變補償率在0.5% 至 0.8% ；而常用聚四氟乙烯（PTFE ）涂層覆蓋玻璃纖維膜材的應變補償率經向?yàn)?.5% 至1.0% ，緯向在1.0% 至3.0%之間。
